고속 탭핑센터

KT 420L

KT 420L

  • 넓은 작업영역과 빠르고 생산적인 고성능 탭핑센터
  • 0 -10,000rpm 0.14 sec (고가감속 주축모터 적용 시)
  • 초고속 터렛타입 공구교환 장치 탑재
  • 칩 배출에 용이한 경사 베드 구조
  • 볼 스크류&L/M 가이드를 이용한 정숙하고 빠른 테이블 이송
  • 가공 추천:I.T 관련 부품가공,자동차 부품가공,일반 부품가공
  • sample01800 X 420
  • sample0421 [28]
  • sample1210k rpm
    15k rpm
    24k rpm
  • sample13X / Y
  • sample14Z
  • sample14
  • sample17
  • sample16
  • picto_07X:700
    Y:420
    Z:350
제품 문의 E-Catalog 목록 보기

제품 사양

항목 단위 KT 420L

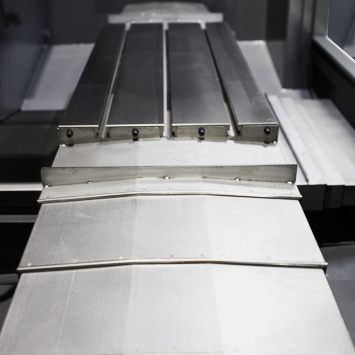

테이블 크기 mm 800 x 420
최대 적재 중량 (등분포적재) kg  250 [300]*
X/Y/Z 이송량 mm 700 / 420 / 350
공구 규격 - BT30 [BBT30]
주축 속도 rpm 10,000 [15,000], [24,000], [고토크10,000]
주축모터파워 (Max. / Cont.) kW 22.0 / 9.0 [18.0 / 5.5], [22.0 / 3.7], [18.0 / 5.5]
X/Y/Z 이송량 m/min 50 / 50 / 60
공구수 pcs 14 [21] [28]
공구교환시간 T-T sec 0.96
C-C 1.37
CNC System - Mitsubishi M80 [Siemens 828D], [Fanuc 0iMF plus]
*X,Y축 가감속 조절이 필요합니다.[      ] Opt
